Podrobnosti:
C17500 (CuCoBe) a C17510 (CuNiBe) jsou precipitačně tvrditelné slitiny mědi s nízkým obsahem berylia formálně klasifikované jako **RWMA Class 3**, průmyslový standardní materiál pro elektrody pro odporové svařování. Jako důvěryhodný čínský dodavatel dodáváme tyče, tyče, desky a zakázkové polotovary speciálně vyrobené pro hroty pro bodové svařování, válečky pro švové svařování, projekční elektrody a součásti svařovacích přípravků. Naše berylliová měď C17500 a C17510 se vyznačuje přísně kontrolovaným chemickým složením, stabilní tvrdostí za tepla a stálou tepelnou vodivostí při elektrickém kalení po stárnutí. Každá výrobní šarže je dodávána s úplným certifikátem o zkoušce mlýnů MTC, který zahrnuje výsledky chemických analýz, testů tvrdosti a vodivosti pro audit třetí stranou a vývozní celní odbavení. Široké nasazení v automobilových montážních linkách, výrobě plechů a výrobě odporového svařování nerezové oceli. Služby řezání na zakázku, temperování a povrchové úpravy jsou podporovány jak pro ověřování prototypů, tak pro velkoobjemové objednávky.
Odeslat dotaz
Popis
Odeslat dotaz

Co řeší berylliová měď C17500 a C17510 - jednou větou: pokud používáte elektrody ze slitiny mědi pro odporové svařování a příliš rychle narůstají, měknou nebo se opotřebovávají, obvykle je problémem nedostatečná tvrdost a tepelná vodivost. C17500 a C17510 (RWMA třída 3) poskytují 45–60% vodivost IACS s vysokou tvrdostí, udržují vaše elektrody chladnější a déle vydrží.



C17500 (beryllium-kobalt-měď) a C17510 (beryllium-nikl-měď) jsou precipitačně vytvrditelné slitiny mědi, které nabízejí jedinečnou kombinaci vysoké elektrické a tepelné vodivosti s dobrou pevností a tvrdostí. Jsou klasifikovány jako materiály RWMA třídy 3 - standardní klasifikace pro odporové svařovací elektrody vyžadující vysokou vodivost a střední tvrdost.



Klíčová výkonnostní výhoda: C17500 a C17510 poskytují 45–60 % elektrickou vodivost IACS s tvrdostí Rockwell B 92–102 v tepelně zpracovaném stavu. To umožňuje, aby elektrody třídy 3 běžely chladněji, aniž by při vysokých teplotách změkly nebo „houbovaly“, a následně vydržely déle – zvláště důležité u svarových kotoučů a elektrod, které vykazují vysoké teploty v místě svaru.



Jako dodavatel do Číny poskytujeme vlastní velikosti s rychlým dodáním a certifikací MTC. Každá zásilka obsahuje Mill Test Certificate dokumentující chemické složení a mechanické vlastnosti.





Klíčové specifikace



Chemické složení (ASTM B441 / B534, hm. %)

Živel C17500 C17510
Cu Váhy Váhy
Být 0.40–0.70 0.20–0.60
spol 2.4–2.7 Menší nebo rovno 0,3
Ni - 1.4–2.2
Fe Menší nebo rovno 0,10 Menší nebo rovno 0,10
Al Menší nebo rovno 0,20 Menší nebo rovno 0,20
Si Menší nebo rovno 0,20 Menší nebo rovno 0,20



Mechanické vlastnosti (tepelně zpracováno, TH04 temperování)

Vlastnictví Hodnota
Pevnost v tahu 110–140 ksi (758–965 MPa)
Mez kluzu (0,2 %) 95–125 ksi (655–862 MPa)
Prodloužení 5–25%
Tvrdost 95–102 HRB
Elektrická vodivost 48–60 % IACS
Modul pružnosti 19 000 ksi (131 GPa)



Fyzikální vlastnosti

Vlastnictví Hodnota
Hustota 8,62–8,83 g/cm³
Bod tání (Solidus) 1885 stupňů F (1029 stupňů)
Tepelná vodivost 120 BTU/ft·h· stupňů F (200–240 W/m·K)
Tepelná expanze 9,8 × 10⁻⁶/ stupeň F (17,6 × 10⁻⁶/ stupeň)
Hodnocení obrobitelnosti 40



Proč zvolit C17500 a C17510 pro svařovací aplikace?



  • Vynikající elektrická a tepelná vodivost

Obě slitiny dosahují 45–60 % elektrické vodivosti IACS a přibližně 200 W/(m·K) tepelné vodivosti – výrazně vyšší než C17200 (22–28 % IACS). To znamená rychlejší odvod tepla při odporovém svařování, delší životnost elektrody a konzistentnější kvalitu svaru.

  • Vynikající výkon odporového svařování

Tyto slitiny klasifikované jako RWMA třídy 3 nabízejí optimální rovnováhu mezi pevností a vodivostí pro odporové svařovací elektrody, svařovací hroty, ramena svařovacích strojů a držáky elektrod.

  • Střední pevnost s vysokou tvrdostí

S pevností v tahu až 970 MPa a tvrdostí 92 HRB v kaleném stavu poskytují dostatečnou mechanickou pevnost, aby vydržely upínací síly elektrody a opotřebení při výrobním svařování.

  • Nevyžaduje žádné tepelné zpracování po svařování

Obě slitiny jsou obvykle dodávány ve stavu kalené frézováním (TH04), což znamená, že hotové elektrody nevyžadují žádné další tepelné zpracování po obrábění. To snižuje výrobní náklady a eliminuje riziko deformace.

  • Vynikající odolnost proti korozi

Berylliová měď nabízí odolnost proti korozi srovnatelnou s niklovým stříbrem a nepodléhá vodíkové křehkosti. Funguje dobře ve sladké vodě, mořské vodě a průmyslové atmosféře.

  • Nemagnetické a nejiskřící

Nemagnetická povaha je činí vhodnými pro citlivé elektronické aplikace, zatímco nejiskřící vlastnost zvyšuje bezpečnost ve výbušném prostředí.



Dostupné formuláře produktů (úplný rozsah dodávek)



Dodáváme všechny standardní tvářené formy beryliové mědi C17500 a C17510 pro výrobu svařovacích elektrod.

Kategorie produktu Dostupné specifikace a typy
Barová řada Kruhová tyč, čtvercová tyč, plochá tyč, dutá tyč, výkovkové polotovary, elektrodové surové polotovary
Talíř a plech Plech válcovaný za tepla, plech válcovaný za studena, tenký podložný plech, přesně broušený plochý plech

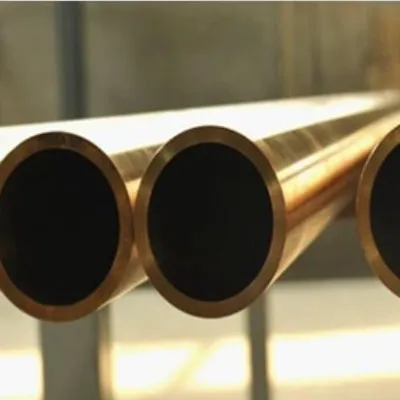

Pipe & Tube Bezešvá trubka, přesná dutá trubice pro vnitřní chladicí kanály elektrod
Dráty a pásy Plný drát, za studena válcovaný pás, tenký přesný pás, pružinový pás
Zakázkově obráběné součásti Zakázkové svařovací hroty, čepičky elektrod pro bodové svařování, válečkové segmenty, držáky elektrod, nestandardně obráběné díly



Dodací a obchodní podmínky



Položka Podrobné podmínky
MOQ Standardní profily: 1kg; Zakázkově opracované elektrodové komponenty: 1 kus MOQ
Dodací lhůta Specifikace skladem: 3–5 pracovních dnů; Vlastní řezání a tepelné zpracování: 7–15 pracovních dnů; Velké hromadné objednávky: 15–25 pracovních dnů
Obchodní období FOB Shanghai / FOB Tianjin, Čína (jiné porty obchodovatelné), CFR, CIF, DDP k dispozici podle požadavku kupujícího
Platební podmínky 30% záloha T/T + 70% zůstatek před odesláním; Akreditiv na viděnou také akceptován
Obal Exportní pouzdro z překližky, vodotěsná plastová fólie, papír proti zašpinění, olej proti korozi; extra ochranný obal pro tenké proužky a přesně opracované elektrody
Certifikace EN 10204 3.1 MTC, zpráva o zkoušce složení PMI, certifikát tepelného zpracování, certifikát ISO9001; podporována kontrola třetí stranou
Doprava Námořní přeprava, letecká přeprava; DHL/FedEx pro doručení malého vzorku



Průvodce výběrem materiálu scénáře aplikace



  • Bodové svařování / projekční svařování (automobilové plechy): Preferujte C17510. Vyšší teplota měknutí odolává tepelné degradaci při nepřetržitých vysokoproudých cyklech, snižuje frekvenci orovnávání elektrod a zvyšuje dobu provozuschopnosti výroby.
  • Elektrody pro švové svařování / válečkové elektrody: Vyberte C17500. Vynikající schopnost odvodu tepla, ideální pro válečková kola, aby se zabránilo přehřátí a přilepení obrobku.
  • Heavy-Duty Projection Welding for Fasteners: Vyberte C17510 tyčový materiál. Vyvažuje dobrou vodivost a pevnost v tlaku při trvalém zatížení.
  • Svařovací pomocné pružinové kontakty: Doporučuje se C17510 za studena válcovaný pás nebo drát, který kombinuje elektrickou vodivost a odolnost proti únavě pro opakované mechanické cyklování.



Tip na výběr materiálu:Pokud je vaší prioritou maximální mechanická tvrdost spíše než vysoká vodivost, lze u nesvařovacích konstrukčních součástí zvážit vysokopevnostní beryliovou měď C17200.



C17500/C17510 vs C17200 vs C18200: Jakou slitinu svařovacích elektrod potřebujete?



To je srovnání, na které se kupující nejčastěji ptají. Všechny tři se používají pro svařovací elektrody, ale sloužírůzné požadavky na svařování.



Vlastnictví C17500/C17510 C17200 (berylliová měď) C18200 (CuCr)
Třída RWMA třída 3 třída 4 třída 2
Elektrická vodivost 45–60 % IACS 17–28 % IACS 75–85 % IACS
Tvrdost (HRB) 92–102 95–105 (HRC 36–42) 70–85
Pevnost v tahu 110-140 ksi 160-190 ksi 60-75 ksi
Klíčová výhoda Nejlepší poměr vodivosti a tvrdosti Nejvyšší tvrdost/pevnost Nejvyšší vodivost
Typické použití Svařování nerezové oceli, svařování vysokou silou Vysokotlaké svařování, svařování bleskem/na tupo Vysokovodivé svařování, slitiny mědi



Jak vybrat:

  • VybratC17500/C17510 (třída 3)při svařovánívysoce odolné materiály, jako je nerezová ocel, nebo když potřebujetevyšší síly a delší životnost elektrody. 45–60% vodivost IACS udržuje elektrody chladnější než C17200.
  • VybratC17200 (třída 4)když potřebujetemaximální tvrdost a pevnostprobleskové a tupé svařovací elektrodya vysoce namáhané části pod proudem.
  • VybratC18200 (třída 2) když potřebujetemaximální vodivostpro svařováníslitiny mědi a vysoce vodivé materiály- ale můžete přijmoutnižší tvrdost.



Jak se při nákupu C17500/C17510 vyhnu nástrahám při nákupu?



Kontrolní seznam klíčů:

  • Ověřte známku- potvrďte UNS C17500 nebo C17510.
  • Zkontrolujte obsah berylia - C17500: 0.40–0.70%; C17510: 0.20–0.60%.
  • Zkontrolujte přídavek legování- C17500: Co 2,4–2,7 %; C17510: Ni 1,4–2,2 %.
  • Potvrďte náladu- TH04 je standardní pro svařovací elektrody.
  • Vyžádejte si certifikát Mill Test Certificate (MTC)- potvrdit chemické složení a mechanické vlastnosti.
  • Ověřte tvrdost a vodivost- oba by měly být v rámci specifikace RWMA třídy 3.
  • Požádejte o ověření PMI- potvrzuje pravost materiálu.



Klasifikace základních tříd a aplikační scénáře



Beryllium Copper Applications

C17200 / QBe2 (vysoko berylium, vysoce pevný typ)
Tyto druhy vykazují elektrickou vodivost přibližně 18–22 % IACS a po stárnutí dosahují tvrdosti HRC 38–44. Používají se především jako hroty elektrod pro odporové svařování a válečky pro švové svařování, zejména pro svařování obtížně spojitelných materiálů, jako je nerezová ocel a žáruvzdorné oceli. Jejich vysoká tvrdost účinně zabraňuje předčasnému opotřebení elektrody a lepení. Používají se také jako formovací materiály pro těsnění a balení elektronických součástek.

C17300 (vysokoberylium, typ s volným obráběním)
Se složením podobným C17200, ale obsahující olovo,C17300nabízí mírně nižší vodivost (22–28 % IACS). Jeho aplikace se překrývají s aplikacemi C17200, zejména při výrobě příslušenství elektrod pro odporové svařování, robotických adaptérů a kleštin pro přivařování svorníků, které vyžadují složité obrábění. Vzhledem k obsahu olova je třeba při svařování dodržovat vhodná opatření na ochranu proti výparům.

C17200 Application fields
C17200 High Strength Beyllium Copper

C17510 / C17500(Typ s nízkým obsahem berylia, vysokou vodivostí)
Tyto druhy obsahují méně než 0,7 % berylia a nabízejí vysokou elektrickou vodivost 45–55 % IACS, ale jejich pevnost je výrazně nižší než u typů s vysokým obsahem berylia. Nejsou vhodné pro vysokozatížené odporové svařovací elektrody, protože mají tendenci měknout a deformovat se působením tepla a tlaku. Místo toho se primárně používají ve svařovacích přípravcích a přípravcích, které vyžadují vynikající odvod tepla, ale vykazují nízké mechanické zatížení, stejně jako v konektorech a přesných konstrukčních součástech, které vyžadují svařování samotné slitiny laserem nebo elektronovým paprskem.

O nás



Luoyang Hongsheng Trading Co., Ltd. (HSMetal) je profesionální dodavatel kovových materiálů se sídlem v Luoyang, provincii Henan, důležitém městě těžkého průmyslu v Číně. Jsme odhodláni stát se inovativním dodavatelem řešení kovových materiálů. Společnost integruje výzkum a vývoj, výrobu, prodej a technickou podporu, poskytuje vysoce kvalitní měděné výrobky, přesné slitiny, vysokoteplotní slitiny, korozivzdorné slitiny, slitiny titanu atd. zákazníkům po celém světě. Prostřednictvím úzké technické spolupráce s mnoha výzkumnými ústavy a univerzitami v oblasti neželezných kovů v Luoyangu poskytujeme řešení vědeckých materiálů a vysoce kvalitní produktové služby domácím i zahraničním zákazníkům. Naše výrobky jsou vyváženy do více než 20 zemí a regionů včetně Spojených států, Evropské unie, Asie a Afriky. Navázali jsme dlouhodobá strategická partnerství s pákistánskými zákazníky a pákistánské nabídkové projekty představují významnou součást našeho podnikání.



Hlavními produkty společnosti jsou vysoce kvalitní materiály na bázi mědi, jako jsou měděné trubky, měděné tyče, měděné fólie a měděné desky, stejně jako různé slitinové trubky, tyče, desky a další substráty. k dispozici v tisících tříd a desítkách tisíc specifikací. Produkty jsou široce používány v různých oblastech, jako je letectví, civilní jaderná energetika, ropovody a plynovody, HVAC a domácí spotřebiče, průmyslová zařízení, lodní inženýrství, výroba energie, fotovoltaika, větrná energie, polovodiče, 5G komunikace a nové energetické sektory.atd.



V posledních letech společnost neustále optimalizovala produktovou strukturu podniku, aby lépe uspokojila požadavky zákazníků a rozšířila své obchodní pokrytí. Náš R&D tým se neustále snaží držet krok s průmyslovými trendy. Na základě originální měděné fólie jsme nezávisle vyvinuli vysoce výkonné měděné fólie potažené uhlíkem pro zámořské výrobce lithiových baterií a akademické instituce. Tento materiál účinně zlepšuje přilnavost aktivních materiálů elektrod a zvyšuje energetickou účinnost baterií, což již bylo oceněno mezinárodně uznávanými výrobci lithiových baterií a University of Southampton.



Naše společnost důsledně dodržuje filozofii „Technologické inovace, zajišťování kvality, vynikající služby a operace založené na integritě“, která se věnuje poskytování špičkových produktů a profesionálních technických služeb globálním zákazníkům.



Naše továrna



Rolling Mill Equipment

Zařízení válcovny

Aging Treatment Equipment

Zařízení pro ošetření stárnutí

Closing Machine Of The Rolling

Uzavírací Stroj Válcování

RotatingPassing Eddy Current Flaw Detector

Rotující+procházející detektor vířivých proudů

Electron Microscope

Elektronový mikroskop

German Spike Spectral Analyzer

Německý spektrální analyzátor Spike

Proč si inženýři a nákupčí vybírají nás



  • Stabilní a konzistentní kvalitaKompletní kontrola kvality v každé šarži, která zaručuje konzistentní vodivost a mechanický výkon. Certifikace ISO9001:2015 s přesnou kontrolou chemického složení.
  • Pokročilý proces tavení a válcováníTechnologie přesného tavení a válcování za tepla/za studena zajišťuje jednotnou strukturu zrna a nízký obsah nečistot. C17500 a C17510 si udržují stabilní výkon při opakovaném tepelném cyklování pro obsluhu svařovacích elektrod.
  • Kompletní dodávka forem a zakázkové obráběníK dispozici jsou desky, tyče, trubky, dráty, pásy a hotové vlastní svařovací elektrody. Dokážeme vyrobit velkorozměrové polotovary pro výrobu elektrod.
  • Kompletní podpora certifikaceMateriály splňují normy ASTM B441 / ASTM B870. Kompletní certifikáty o zkoušce materiálu jsou dodávány pro splnění požadavků auditu od výrobců automobilů a svářecích strojů.
  • Profesionální technická podporaNáš metalurgický tým vám pomůže vybrat mezi C17500 a C17510, analyzovat výkon tepelného cyklování, odhadnout životnost elektrod a doporučit optimální teplotu odpovídající vašemu výrobnímu procesu svařování.



Potřebujete C17500 / C17510 Berylliová měď?



Řekněte nám svůjpožadovaný tvar (tyč, drát, plech), velikost, temperování a aplikace svařování. Potvrdíme dostupnost, poskytneme cenovou nabídku a zašleme kompletní dokumentaci.



Vyžádejte si cenovou nabídku →

FAQ



Q1: K čemu se beryliová měď C17500 a C17510 používá?

A: C17500 a C17510 se používají pro odporové svařovací elektrody (bodové, projekční, bleskové a tupé svařování), stopky elektrod, držáky elektrod pro velké zatížení, proudové pružiny a pouzdra a součásti forem. Jsou vybrány, když potřebujete vysokou elektrickou vodivost (45–60 % IACS) v kombinaci s dobrou tvrdostí a pevností pro svařovací aplikace.



Q2: Jaký je rozdíl mezi C17500 a C17510?

A: C17500 obsahuje kobalt (2,4–2,7 %); C17510 obsahuje nikl (1,4–2,2 %). Jejich vlastnosti jsou v podstatě totožné – „slitina C17500 je zrcadlovým obrazem slitiny C17510“. Jediný měřitelný rozdíl: C17510 vykazuje ~7% lepší odolnost proti relaxaci napětí než C17500 po 100 hodinách při 450 °F. Vyberte si buď pro svářecí elektrody; zvolte C17510, když je relaxace napětí při zvýšené teplotě kritická.



Q3: Jakou teplotu mám zvolit pro svařovací elektrody?

Odpověď: Pro hotové elektrody se doporučuje temperování stárnutím. Žíhané temperování je určeno pro zákazníky, kteří budou obrábět součásti a následně sami provádět stárnutí.



Q4: Jaký je praktický rozdíl mezi C17500 a C17510 (RWMA Class3)?

Odpověď: Oba patří do vysoce vodivé beryliové mědi třídy 3 RWMA s vodivostí 45–60 % IACS. C17500 je třída s přidaným kobaltem, ideální pro válečky pro švové svařování pro nepřetržitý provoz. C17510 je třída s přídavkem niklu s vynikající tepelnou únavou pro bodové svařování a projekční svařování. Mohou být zaměněny pro mnoho projektů svařovacích elektrod pro všeobecné použití.



Q5: Jaký je rozdíl mezi C17500/C17510 a C17200?

A: C17500/C17510 jsou slitiny RWMA třídy 3 s vodivostí 45–60 % IACS a tvrdostí 92–102 HRB. C17200 je RWMA třídy 4 s vodivostí 17–28 % IACS a vyšší tvrdostí (HRC 36–42). Zvolte C17500/C17510 pro vyšší vodivost a delší životnost elektrod při svařování nerezové oceli; zvolte C17200 pro maximální tvrdost při bleskovém a tupém svařování.



Q6: Jaký je rozdíl mezi C17500/C17510 a C18200?

Odpověď: C18200 (CuCr) je RWMA třídy 2 se 75–85 % vodivostí IACS, ale nižší tvrdostí (70–85 HRB). C17500/C17510 nabízí 45–60 % vodivost IACS s vyšší tvrdostí (92–102 HRB). Zvolte C18200 pro maximální vodivost při svařování měděných slitin; zvolte C17500/C17510, když je prioritou vyšší tvrdost a životnost elektrody.



Q7: Jaké svařovací aplikace jsou nejlepší pro C17500/C17510?

Odpověď: C17500/C17510 jsou vhodné pro svařování ocelí s vysokým elektrickým odporem, jako je nerezová ocel. Doporučují se pro projekční svařovací elektrody, zábleskové a tupé svařovací elektrody a vysoce namáhané díly pod proudem, jako jsou stopky elektrod a držáky elektrod pro velké zatížení.



Q8: Jaký je účinek C17510 na relaxaci stresu?

Odpověď: C17510 vykazuje ~7% lepší odolnost vůči relaxaci stresu než C17500 po 100 hodinách při 450 stupních F (232 stupních). Obě slitiny mají přiměřenou odolnost vůči relaxaci napětí pro teploty až 350 stupňů F (177 stupňů), díky čemuž jsou vhodné pro pružiny pod proudem, kde se očekávají vysoké provozní teploty.



Q9: Jaké teploty jsou k dispozici pro C17500/C17510?

A: Dostupné tempery zahrnují A (TB00, rozpouštěcí žíhání), AT (TF00, precipitační kalení), H (TD04, za studena tvarované) a HT (TH04, za studena tvarované a precipitační kalené). Pro svařovací elektrody je TH04 (HT) nejběžnější temperací, která poskytuje maximální pevnost a tvrdost.



Q10: Jaké je jednořádkové pravidlo pro výběr C17500/C17510?

Odpověď: Vyberte si C17500 nebo C17510 (RWMA třída 3) beryliová měď, pokud potřebujete vysokou vodivost (45–60 % IACS) v kombinaci s dobrou tvrdostí pro odporové svařovací elektrody, zejména svařování nerezové oceli. Zvolte C17510, když je třeba se obávat odolnosti proti relaxaci při zvýšené teplotě. Pro maximální tvrdost zvolte C17200 (třída 4); pro maximální vodivost zvolte C18200 (třída 2).
