Technické výzvy a klíčové kontrolní body
- Kontrola tloušťky a ztenčení: Během tváření je materiál na koruně natažen. Ztenčení tloušťky je největší výzvou. Je vyžadován přesný výpočet tloušťky polotovaru a procesu tváření, aby bylo zajištěno, že nejtenčí místo stále splňuje požadavky na pevnost. Vícebodové měření tloušťky je povinné.
- Rovnoměrné zahřívání a řízení teploty: Nerovnoměrné zahřívání během tváření za tepla vede k nerovnoměrnému tváření, vysokému zbytkovému napětí nebo dokonce praskání. Teplotně řízené ohřívací pece-jsou zásadní.
- Nástroje a vybavení: Polokulové matrice jsou hluboké s velkým zakřivením, což vyžaduje vysokou přesnost výroby. Jsou zapotřebí velmi-tonážní hydraulické lisy s velkými stoly.
- Kontrola zkreslení během tepelného zpracování: Velké polokulové hlavy jsou náchylné k deformaci v důsledku jejich vlastní hmotnosti nebo nesprávné podpory během tepelného zpracování, což vyžaduje speciálně navržené kolébky nebo přípravky.
- Vlastnosti materiálu: Vyžaduje vynikající plasticitu za tepla a rázovou houževnatost. Mezi běžné materiály patří SA516 Gr.70 (uhlíková ocel tlakové nádoby), SA387 Gr.11/22 (chrom-molybdenová ocel) a různé nerezové oceli (např. SA240 304/316).
Základní srovnávací tabulka
Polokulové misky z nerezové oceli a uhlíkové oceli vykazují významné rozdíly ve výrobních procesech, výkonu a použití. Níže uvedená tabulka jasně ukazuje jejich hlavní rozdíly
| Srovnávací rozměr | Nerezové polokulové zakončení talíře | Uhlíkové ocelové polokulové zakončení talíře |
|---|---|---|
| 1. Výkon jádra | Vynikající odolnost proti korozi proti oxidačnímu prostředí, mnoha kyselinám, zásadám a solným roztokům. Vysoká hygienická úroveň, snadné čištění. | Vynikající mechanické vlastnosti, vysoká pevnost a houževnatost. Špatná odolnost proti korozi, náchylná ke korozi, vyžaduje ochranný nátěr. |
| 2. Náklady na materiál | Velmi vysoká. Legující prvky (Ni, Cr, Mo) činí cenu obvykle 3-8krát vyšší nebo vyšší než uhlíková ocel. | Nízký. Významná výhoda nákladů na suroviny, ekonomická volba pro obecné-účely. |
3. Rozdíly ve výrobním procesu
| Srovnávací rozměr | Nerezové polokulové zakončení talíře | Uhlíkové ocelové polokulové zakončení talíře |
|---|---|---|
| • Tvarování | Preferuje tváření lisováním za studena (zejména pro austenitické třídy jako 304/316). Zabraňuje vysokoteplotní -oxidaci a „senzibilizaci“ (srážení karbidů). Lisování za horka-vyžaduje ochrannou atmosféru nebo následné moření. | Primárně používá formování lisováním za tepla. Zahřívání nad 900 stupňů snižuje deformační odpor, šetří tonáž lisu a je preferovanou nákladově-efektivní metodou. |
| • Tepelné zpracování | Přísnější a složitější požadavky. - Austenitická nerezová ocel (304/316): Převážně žíhání v roztoku (zahřátí na 1050-1150 stupňů s následným rychlým ochlazením) pro obnovení odolnosti proti korozi, zmírnění napětí a zlepšení tažnosti. - Duplexní nerezová ocel (2205): Vyžaduje žíhání a kalení v roztoku k dosažení ideálního dvou-fázového poměru a vlastností. |
Relativně jednodušší proces. - Primární účel: Žíhání pro odstranění pnutí nebo normalizace a temperování pro odstranění zbytkového napětí, zlepšení mikrostruktury a obnovení houževnatosti. - Teplota: Obvykle v rozsahu 600–900 stupňů. |
| • Povrchová úprava | Kritické. Moření a pasivace jsou povinné k odstranění vodního kamene (po tváření za tepla) nebo nečistot z výroby (po tváření za studena) a vytvoření husté vrstvy oxidu chrómu na povrchu, což je klíčové pro jeho odolnost proti korozi. | Volitelný. Obvykle zahrnuje pískování nebo tryskání, primárně za účelem poskytnutí vhodného povrchu pro následné lakování nebo antikorozní-nátěr. |
| • Svařování | Náročný. Vyžaduje řízený přívod tepla, přizpůsobení přídavných kovů a opatření, jako je čištění zadní strany, aby se zabránilo degradaci odolnosti proti korozi v oblasti svaru. | Zralý a relativně jednodušší proces. Využívá odpovídající elektrody s nízkým-vodíkem nebo výplňové dráty. |
Podrobné vysvětlení klíčových procesních rozdílů
Volba tvarovací teploty je zásadní
- Uhlíková ocel: Lisování za tepla je ekonomická první volba. Vysoká teplota výrazně snižuje jeho mez kluzu, usnadňuje deformaci a využívá fázovou transformaci ke zjemnění struktury zrna.
- Nerezová ocel: Upřednostňuje se lisování za studena, aby se zabránilo "senzibilizaci" (u austenitických nerezových ocelí pobyt v rozsahu 450-850 stupňů způsobuje, že se uhlík spojuje s chrómem, tvoří se karbidy chrómu a vede k vyčerpání chrómu na hranicích zrn, což může způsobit mezikrystalovou korozi). Pokud je nutné lisování za tepla (u tlustých plechů), je nutné rychlé ochlazení v rozsahu citlivosti nebo použití ochranné atmosféry.
Účel tepelného zpracování je zcela odlišný
- Tepelné zpracování uhlíkové oceli: Hlavním cílem je „zlepšení mechanických vlastností“.
- Tepelné zpracování nerezové oceli (Žíhání v roztoku): Hlavním cílem je „Obnovení odolnosti proti korozi“. Znovu rozpouští karbidy do austenitické matrice a rychlým ochlazením je „uzamkne“ v tuhém roztoku.
Nezbytnost povrchové úpravy je světová
- U nerezové oceli není moření a pasivace kosmetickým krokem; je to kritický proces, který mu dodává životnost-odolnou vůči korozi. Bez této pasivní vrstvy je odolnost nerezové oceli vůči korozi výrazně ohrožena.
Logika rozhodování o výběru materiálu
Při výběru se řiďte touto logikou:
- Primární hledisko: Médium a prostředí: Pokud je médiem voda, pára, vzduch nebo -nekorozivní oleje, je uhlíková ocel (+ ochranný povlak) ekonomickou volbou.
- Pokud existují požadavky na korozi nebo hygienu: Musí být zvolena nerezová ocel. Konkrétní jakost (304, 316L, Duplex atd.) vyžaduje další stanovení na základě média (zejména obsahu chloridů), teploty a úrovně napětí.
- Cena vs. doživotní výměna-: Přestože má nerezová ocel vyšší počáteční investici, její vlastnosti s -bezúdržbovou a dlouhou-životností mohou nabídnout lepší celkové náklady na vlastnictví. Uhlíková ocel vyžaduje náklady na průběžnou údržbu a obnovu povlaku.

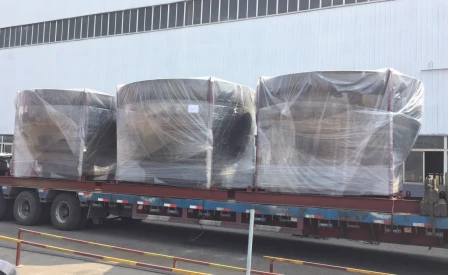

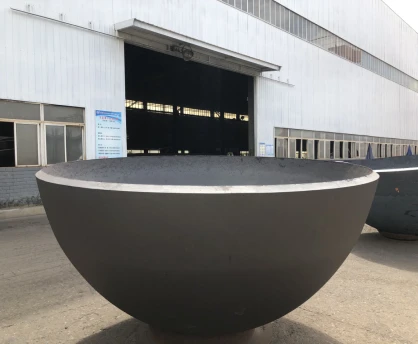

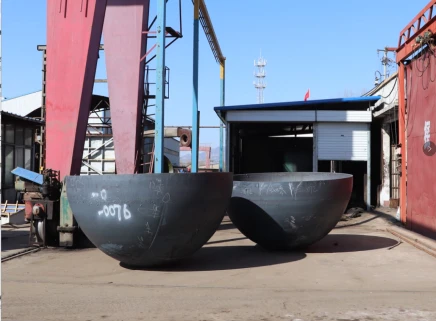

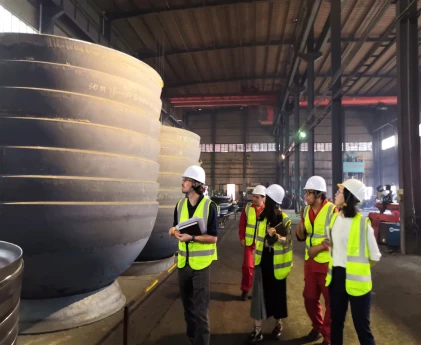

Další obrázky projektů z uhlíkové oceli
